EFR010 |
Ud |
Arco de fábrica de ladrillo. |
62,98€ |
||
|

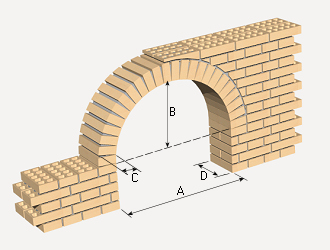

Arco estructural de medio punto, con una cara vista, luz libre de 90 cm, flecha de 45 cm, espesor de 12 cm y ancho de 25 cm; realizado con ladrillo cerámico cara vista perforado hidrofugado, modelo Rojo "ALMAR", acabado liso, 25x12x5 cm, recibido con mortero de cemento M-7,5. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt05avh010a |
Ud |
Ladrillo cerámico cara vista perforado hidrofugado, modelo Rojo "ALMAR", acabado liso, 25x12x5 cm, según UNE-EN 771-1. |
24,000 |
0,22 |
5,28 |
|
mt09mor010d |
m³ |
Mortero de cemento CEM II/B-P 32,5 N tipo M-7,5, confeccionado en obra con 300 kg/m³ de cemento y una proporción en volumen 1/5. |
0,005 |
122,30 |
0,61 |
|
mt08cim010a |
m² |
Cimbra de madera de pino, dimensionada para soportar una carga máxima de trabajo de 200 kg/m², para formación de arco estructural de medio punto. |
0,353 |
51,00 |
18,00 |
|
mo020 |
h |
Oficial 1ª construcción en trabajos de albañilería. |
1,141 |
17,24 |
19,67 |
|
mo112 |
h |
Peón ordinario construcción en trabajos de albañilería. |
0,570 |
15,92 |
9,07 |
|
mo016 |
h |
Oficial 1ª carpintero. |
0,285 |
17,56 |
5,00 |
|
mo056 |
h |
Ayudante carpintero. |
0,143 |
16,25 |
2,32 |
|
% |
Medios auxiliares |
2,000 |
59,95 |
1,20 |
|
|
% |
Costes indirectos |
3,000 |
61,15 |
1,83 |
|
|
Coste de mantenimiento decenal: 1,89€ en los primeros 10 años. |
Total: |
62,98 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad (1) |
Obligatoriedad (2) |
Sistema (3) |
|
UNE-EN 771-1:2011 |
1.2.2012 |
1.2.2013 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(2) Fecha final del período de coexistencia / entrada en vigor marcado CE
(3) Sistema de evaluación de la conformidad
Pliego de condiciones
|
UNIDAD DE OBRA EFR010: ARCO DE FÁBRICA DE LADRILLO. CARACTERÍSTICAS TÉCNICAS Ejecución de arco estructural de medio punto, con una cara vista, de 90 cm de luz libre y 45 cm de flecha, 12 cm de espesor y 25 cm de ancho, realizado con ladrillo cerámico cara vista perforado hidrofugado, modelo Rojo "ALMAR", acabado liso, 25x12x5 cm, recibido con mortero de cemento M-7,5. Incluso p/p de montaje y desmontaje de cimbras y apeos, mermas, roturas, rejuntado, ejecución de encuentros y piezas especiales. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Los elementos de apoyo tendrán la resistencia necesaria. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Colocación de cimbras y apeos. Replanteo de los ladrillos. Marcado del perímetro. Colocación de los ladrillos. Limpieza del paramento. Retirada de cimbras y apeos. Retundido, refino y rejuntado del arco. Repaso del intradós. CONDICIONES DE TERMINACIÓN. El conjunto será monolítico, no presentará excentricidades y tendrá buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 01 02 |
Ladrillos. |
4,368 |
3,494 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,113 |
0,075 |
|
17 02 01 |
Madera. |
4,241 |
3,855 |
|
Residuos generados: |
8,722 |
7,425 |
|
|
17 02 03 |
Plástico. |
0,024 |
0,040 |
|
17 02 01 |
Madera. |
0,192 |
0,175 |
|
Envases: |
0,216 |
0,215 |
|
|
Total residuos: |
8,938 |
7,640 |
